راهنمای جامع کوره بلند: از ایمنی تا نوآوری و آینده تولید چدن

1. مقدمه‌ای بر کوره بلند  کوره بلند نقش کلیدی در تولید چدن و فولاد ایفا می‌کند. صنایع فولاد از این کوره برای تبدیل سنگ‌آهن به چدن مذاب استفاده می‌کنند. کوره بلند مانند قلب تپنده کارخانه‌های فولادسازی عمل می‌کند و مرحله آغازین تولید فولاد خام را شکل می‌دهد. مهندسان طی قرن‌ها این فناوری را ارتقا داده‌اند...

انتشار در 11 خرداد 1404 9 بازدید 0 دیدگاه

1. مقدمه‌ای بر کوره بلند

کوره بلند نقش کلیدی در تولید چدن و فولاد ایفا می‌کند. صنایع فولاد از این کوره برای تبدیل سنگ‌آهن به چدن مذاب استفاده می‌کنند. کوره بلند مانند قلب تپنده کارخانه‌های فولادسازی عمل می‌کند و مرحله آغازین تولید فولاد خام را شکل می‌دهد. مهندسان طی قرن‌ها این فناوری را ارتقا داده‌اند تا به شکل کنونی‌اش، یعنی یک سیستم بالغ و کارآمد، برسد.

در این فرآیند، اپراتورها سنگ‌آهن، کک و آهک را به‌عنوان مواد اولیه وارد کوره می‌کنند. این مواد در دمای بالا و طی واکنش‌های شیمیایی به چدن مذاب تبدیل می‌شوند. کوره بلند برخلاف روش‌های احیای مستقیم، نیاز به ذوب کامل مواد دارد. همین ویژگی باعث می‌شود چدن خروجی دارای درصد کربن بالاتری باشد.

با وجود گسترش روش‌هایی مانند قوس الکتریکی و DRI، بسیاری از کشورها هنوز از کوره بلند استفاده می‌کنند. دلیل این انتخاب، ظرفیت بالای تولید، راندمان بالا و توانایی استفاده از انواع سنگ‌آهن است.

نکات کلیدی فعال‌شده:

• کوره بلند چدن را از سنگ‌آهن تولید می‌کند.

• کارگران مواد اولیه را از بالای کوره بارگیری می‌کنند.

• واکنش‌ها در دمای بالا چدن مذاب تولید می‌کنند.

• کشورهای صنعتی همچنان به این فناوری اعتماد دارند.

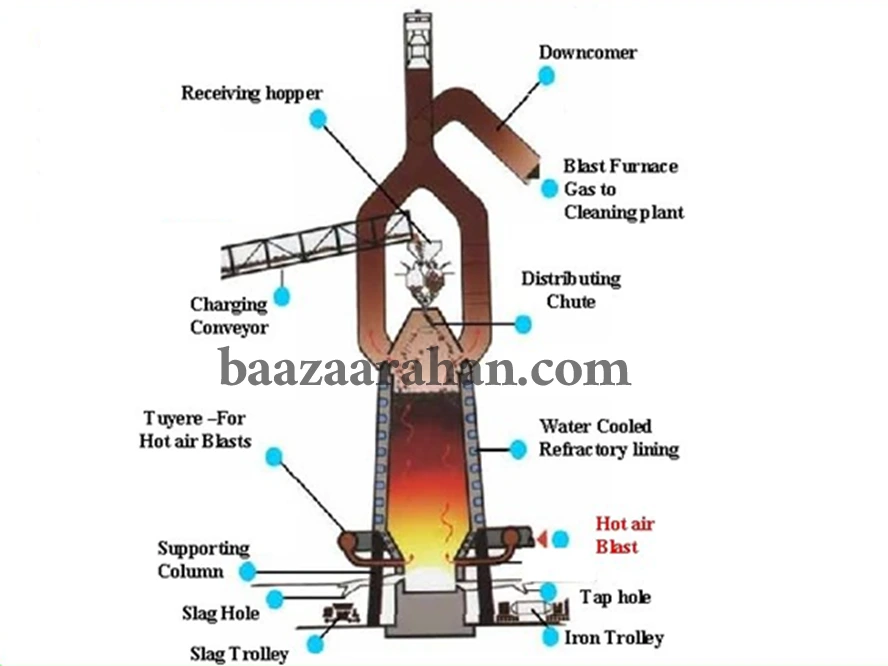

۲. اصول طراحی و اجزای کوره بلند

کوره بلند، سازه‌ای استوانه‌ای و عظیم است که عملیات تبدیل سنگ‌آهن به چدن را به‌صورت پیوسته انجام می‌دهد. مهندسان این سازه را طوری طراحی کرده‌اند که انتقال مواد و انرژی با بالاترین راندمان انجام شود. بدنه فولادی آن را با آجر نسوز پوشش داده‌اند تا در برابر دمای بسیار بالا مقاومت کند.

کوره بلند از بخش‌های متعددی تشکیل شده که هرکدام نقش مشخصی در فرآیند دارند:

• قیف بارگیری: اپراتورها سنگ‌آهن، کک و آهک را از این بخش وارد کوره می‌کنند. توزیع دقیق مواد از این نقطه، واکنش‌های یکنواخت را تضمین می‌کند.

• نازل‌های دمش هوا: مهندسان این نازل‌ها را در پایین کوره نصب کرده‌اند تا هوای داغ را به درون آن تزریق کنند.

• بدنه نسوز: این لایه از سازه اصلی در برابر حرارت شدید محافظت می‌کند.

• منطقه ذوب: چدن مذاب و سرباره در این ناحیه جمع می‌شوند.

• سیستم تخلیه: این بخش، چدن و سرباره را از مجراهای جداگانه خارج می‌کند.

در حین واکنش‌ها، گازهای داغ از پایین به بالا حرکت می‌کنند و مواد ورودی را پیش‌گرم می‌سازند. این طراحی باعث افزایش راندمان حرارتی کوره می‌شود.

نکات کلیدی فعال‌شده:

• طراحی عمودی، انتقال انرژی و مواد را بهینه می‌سازد.

• نازل‌ها هوای داغ را برای واکنش‌های احیایی فراهم می‌کنند.

• پوشش نسوز، بدنه فولادی را در برابر حرارت حفظ می‌کند.

• گازهای داغ، بار ورودی را پیش‌گرم می‌کنند و انرژی را بازیافت می‌کنند.

3. مواد اولیه مصرفی در کوره بلند

کوره بلند برای تولید چدن مذاب نیازمند ترکیبی خاص از مواد اولیه است که هرکدام نقش معینی در فرآیند احیای سنگ‌آهن و تشکیل مذاب دارند. این مواد شامل سنگ‌آهن، کک، آهک و در برخی موارد افزودنی‌های اصلاح‌کننده می‌باشند. کیفیت، درصد و خواص فیزیکی و شیمیایی این مواد تأثیر مستقیمی بر راندمان و کیفیت چدن تولیدی دارند.

• سنگ‌آهن (Iron Ore): ماده اصلی تأمین‌کننده آهن در کوره بلند است. سنگ‌آهن باید دارای خلوص بالا، شکل یکنواخت و ترکیب شیمیایی مطلوب باشد. شکل‌های رایج آن شامل گندله (pellet)، کنسانتره و سنگ دانه‌بندی‌شده هستند.

• کک متالورژیکی (Metallurgical Coke): کک به‌عنوان منبع انرژی و عامل احیا در کوره عمل می‌کند. این ماده از تقطیر زغال‌سنگ در غیاب اکسیژن تولید می‌شود و باید دارای مقاومت مکانیکی بالا، تخلخل مناسب و کمترین میزان ناخالصی باشد.

• آهک (Limestone): به‌عنوان کمک‌ذوب و عامل گدازآور به کوره افزوده می‌شود. وظیفه اصلی آهک، ترکیب با ناخالصی‌هایی نظیر سیلیس و فسفر موجود در سنگ‌آهن و تشکیل سرباره است.

• افزودنی‌ها (Additives): در برخی موارد برای بهبود کیفیت محصول نهایی یا تنظیم ترکیب سرباره، موادی مانند دولومیت، منیزیت یا بوکسیت به بار کوره افزوده می‌شوند.

استفاده دقیق از نسبت این مواد و رعایت دانه‌بندی استاندارد برای جلوگیری از افت فشار و بهینه‌سازی واکنش‌های شیمیایی داخل کوره اهمیت فراوانی دارد. به‌علاوه، خشک‌بودن، یکنواختی و عاری بودن از رطوبت مواد ورودی نقش کلیدی در جلوگیری از اختلال در فرآیند تولید ایفا می‌کند.

نکات کلیدی:

• سنگ‌آهن باید خالص، یکدست و با اندازه دانه استاندارد باشد.

• کک باید انرژی بالا و مقاومت فیزیکی خوبی داشته باشد.

• آهک برای حذف ناخالصی‌ها و شکل‌دادن به سرباره کاربرد دارد.

• نسبت ترکیب مواد باید بر اساس طراحی فرآیند تنظیم شود.

• کنترل رطوبت و دانه‌بندی از الزامات بهره‌وری بالا است.

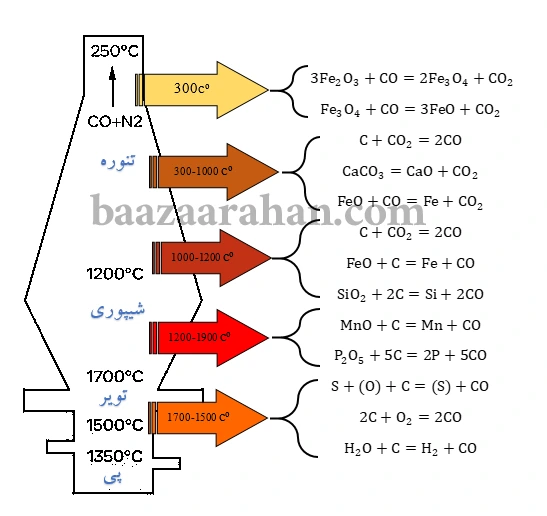

4. فرآیند واکنش‌ها و تبدیل در کوره بلند

درون کوره بلند، واکنش‌های شیمیایی و حرارتی پیچیده‌ای رخ می‌دهد که در نهایت به تولید چدن مذاب منجر می‌شود. این فرآیند شامل مراحل پیش‌گرمایش، احیا، ذوب و تشکیل سرباره است. ترتیب و کنترل دقیق این مراحل عملکرد بهینه کوره را تضمین می‌کند.

• پیش‌گرمایش: مواد اولیه هنگام ورود از بالا، با گازهای داغ بالارونده از پایین، پیش‌گرم می‌شوند. این گازها عمدتاً از CO و N₂ تشکیل شده‌اند و حرارت خود را به بار ورودی منتقل می‌کنند.

• احیای شیمیایی: گاز CO حاصل از سوختن کک با اکسیژن، با سنگ‌آهن واکنش داده و اکسیژن آن را حذف می‌کند:
  Fe₂O₃ + 3CO → 2Fe + 3CO₂

• تشکیل چدن مذاب: آهن احیاءشده در دماهای بالا ذوب شده و به همراه کربن کک، چدن مذاب را تشکیل می‌دهد (حدود ۴ درصد کربن).

• تشکیل سرباره: آهک با ناخالصی‌هایی مانند سیلیس واکنش داده و سرباره تشکیل می‌دهد:
  CaO + SiO₂ → CaSiO₃

سرباره روی چدن مذاب شناور است و مانع اکسید شدن آن می‌شود. چدن و سرباره سپس از پایین کوره تخلیه می‌شوند.

نکات کلیدی:

• گازهای گرم از پایین به بالا حرکت کرده و بار را پیش‌گرم می‌کنند.

• واکنش‌های احیایی در نواحی مختلف کوره انجام می‌شوند.

• دمای بالا باعث ذوب آهن و تولید چدن مذاب است.

• سرباره برای حذف ناخالصی‌ها ضروری است.

• کنترل نرخ واکنش‌ها برای کیفیت و بهره‌وری مهم است.

5. خروجی‌ها و محصولات جانبی کوره بلند

محصول اصلی کوره بلند، چدن مذاب (Pig Iron) است که پایه تولید فولاد در مراحل بعدی محسوب می‌شود. همچنین، محصولات جانبی مهمی نیز تولید می‌شود که باید به‌درستی مدیریت شوند.

• چدن مذاب: حاوی ۳.۵ تا ۴.۵ درصد کربن است. پس از خروج، به واحد کنورتور منتقل یا به‌صورت شمش چدن قالب‌گیری می‌شود.

• سرباره (Slag): مخلوطی از آهک، سیلیس، آلومینا و ناخالصی‌ها که روی چدن شناور است. پس از سرد شدن، در صنایع سیمان، جاده‌سازی یا پرکننده استفاده می‌شود.

• گاز خروجی کوره بلند: شامل CO، CO₂ و N₂ است و پس از تصفیه، به‌عنوان سوخت در سایر بخش‌های کارخانه یا تولید برق مصرف می‌شود.

نکات کلیدی:

• چدن مذاب محصول اصلی برای فولادسازی است.

• سرباره محصول بازیافتی با کاربرد صنعتی است.

• گازهای خروجی بازیافت شده به‌عنوان منبع انرژی به‌کار می‌روند.

• تفکیک دقیق چدن و سرباره برای مراحل بعدی اهمیت دارد.

6. مزایا، محدودیت‌ها و آینده کوره بلند

با وجود قدمت، کوره بلند هنوز یکی از رایج‌ترین روش‌های تولید چدن است. البته مزایا و محدودیت‌هایی دارد که باید در توسعه پایدار در نظر گرفته شوند.

• مزایا:

  • ظرفیت تولید بالا

  • استفاده از سنگ‌آهن‌های متنوع

  • تولید پیوسته

  • بازیافت گازهای خروجی و صرفه‌جویی انرژی

• محدودیت‌ها:

  • مصرف زیاد انرژی و منابع

  • انتشار بالای دی‌اکسیدکربن

  • سرمایه‌گذاری اولیه بالا

  • توقف و راه‌اندازی زمان‌بر

• آینده:
  فناوری‌های نوین مانند استفاده از گازهای احیایی، تزریق هیدروژن، افزایش بهره‌وری حرارتی و بازیافت انرژی، باعث سبز شدن فرآیند و کاهش آلایندگی می‌شوند.

نکات کلیدی:

• توسعه روش‌های کم‌کک

• استفاده از انرژی‌های تجدیدپذیر

• ترکیب فناوری‌های جدید برای کاهش آلاینده‌ها

• افزایش خودکارسازی و مانیتورینگ

7. تأثیرات زیست‌محیطی کوره بلند

کوره بلند نقش مهمی در تولید چدن دارد، اما چالش‌های زیست‌محیطی مهمی نیز دارد. مهم‌ترین نگرانی، انتشار گازهای گلخانه‌ای به‌ویژه CO₂ است که از احتراق کک حاصل می‌شود و سهم بزرگی در گرمایش جهانی دارد.

علاوه بر CO₂، آلاینده‌هایی مثل ذرات معلق (PM)، اکسیدهای نیتروژن (NOx) و دی‌اکسید گوگرد (SO₂) نیز وجود دارند که می‌توانند کیفیت هوا، خاک و منابع آبی و سلامت انسان را تحت تأثیر قرار دهند.

اثرات زیست‌محیطی:

• انتشار گازهای گلخانه‌ای

• آلودگی هوا از ذرات ریز و اکسیدها

• مصرف بالای آب در خنک‌کاری و فرآوری

• تولید سرباره زیاد و نیاز به مدیریت آن

برای کاهش این اثرات، صنایع فولاد سیستم‌های غبارگیر، بازیافت گازها و استفاده از فناوری‌های پیش‌گرمایش و بازیابی حرارت را به کار گرفته‌اند. همچنین پروژه‌هایی برای جایگزینی کک با سوخت‌های کم‌کربن مانند گاز طبیعی و هیدروژن در حال اجرا است.

راهکارها:

• فیلترهای پیشرفته برای حذف ذرات

• بازیافت گازهای خروجی

• تزریق اکسیژن و گاز طبیعی به‌جای کک

• طراحی سبز و کنترل هوشمند کوره‌ها

8. تحولات نوین و چشم‌انداز آینده کوره بلند

صنعت فولاد وارد دوره نوآوری شده است. کوره بلند هرچند سنتی، اما با نیاز به کاهش انرژی و آلایندگی، تغییرات زیادی را تجربه می‌کند.

یکی از نوآوری‌ها فناوری HIsarna است که به جای کک، از گازهای احیایی استفاده می‌کند و مصرف انرژی و CO₂ را به‌شدت کاهش می‌دهد.

تحولات کلیدی:

• تزریق گاز طبیعی و هیدروژن برای کاهش کک و CO₂

• هوشمندسازی و خودکارسازی با هوش مصنوعی و مانیتورینگ حرارتی

• طراحی نسوزهای پیشرفته با عمر و مقاومت بیشتر

چشم‌انداز آینده شامل ترکیب فناوری‌های سبز، دیجیتال‌سازی و افزایش بهره‌وری با کاهش آلایندگی است.

گزینه‌ها:

• کوره‌های ترکیبی با انرژی تجدیدپذیر

• ادغام بازیافت انرژی و تصفیه گاز

• استفاده از Digital Twin برای پایش دقیق

• همکاری‌های بین‌المللی برای استانداردهای کم‌کربن

9. نگهداری و بهره‌برداری از کوره بلند

بهره‌برداری مستمر و ایمن از کوره بلند، نیازمند نگهداری دقیق و برنامه‌ریزی‌شده است. عملکرد پایدار این کوره، به تناوب بررسی و تعویض تجهیزات وابسته است؛ چرا که کارکرد در دماهای بسیار بالا باعث سایش و فرسودگی سریع قطعات می‌شود.

تیم بهره‌برداری، روزانه وضعیت دما، فشار، ترکیب گازها و نرخ ذوب را مانیتور می‌کند. هم‌چنین سیستم‌های خودکار، هشدارهای لازم برای جلوگیری از توقف ناگهانی یا افت کیفیت را ارسال می‌کنند.

مهم‌ترین فعالیت‌های نگهداری:

• بازرسی دوره‌ای نازل‌های دمش هوا و تمیزکاری آن‌ها

• کنترل وضعیت نسوزها و تعویض آجرهای آسیب‌دیده

• بررسی سیستم بارگیری و سنسورهای اندازه‌گیری

• روان‌کاری و بازرسی سیستم تخلیه چدن و سرباره

• پایش پیوسته گازهای خروجی برای جلوگیری از نشتی خطرناک

نکات کلیدی نگهداری و بهره‌برداری:

• نگهداری منظم باعث افزایش عمر کوره و کاهش توقفات می‌شود.

• مانیتورینگ دما و فشار، از حوادث فاجعه‌بار جلوگیری می‌کند.

• سیستم‌های هشداردهنده خودکار، سرعت واکنش به خطرات را بالا می‌برند.

• هرگونه اختلال کوچک، در صورت بی‌توجهی، به خسارات جدی می‌انجامد.

10. مقایسه کوره بلند با روش احیای مستقیم (DRI)

در دهه‌های اخیر، روش احیای مستقیم (Direct Reduction) به‌عنوان جایگزینی برای کوره بلند در حال گسترش است. این روش از گاز طبیعی یا هیدروژن برای احیای سنگ‌آهن استفاده می‌کند، بدون نیاز به ذوب کامل.

تفاوت‌های کلیدی:
